您的当前位置:首页 > 产品知识 > 更多产品知识 > 如何合理设计振动筛的筛箱?
作者:红星机器发布时间:2013-03-16 00:00:00
筛箱是筛子的承载部件和参振部件,其设计合理与否影响振动筛的筛分效率与产品粒度,因此要对其进行合理设计。

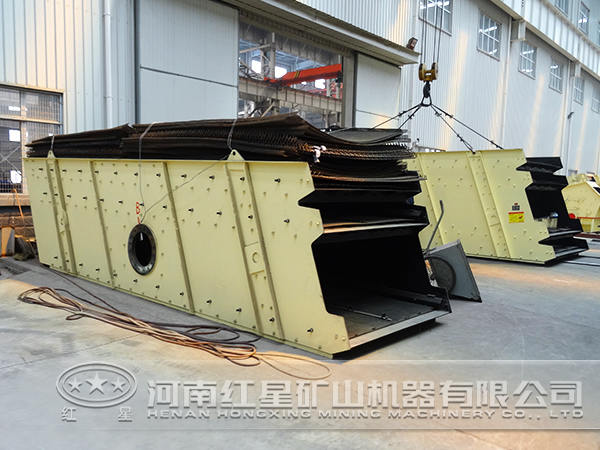

筛箱由筛框及固定在它上面的筛面组成。它是由侧板、后挡板、下横梁和上横梁组合而成。侧板是用钢板制成,利用横梁将两块侧板联接起来,使筛框成整体结构。为了加强侧板的刚度,在适当部位铆接角钢以补强。下横梁采用无缝钢管或槽钢,上横梁采用无缝钢管。
由于筛子是在高频振动下工作,筛框不仅承受筛分物料的重量,而且还要承受很大的振动力。因此,筛框的结果要牢固,不但要有足够的强度,还要有足够的整体刚度,使筛框不致因发生变形而损坏。对于大面积的振动筛,这个问题尤为重要。
侧板和横梁式筛框的主要受力构件。由于筛箱是借助侧板支承或吊挂在机架上,所以侧板承受物料和筛箱的重量,并将激振力传递到筛框的各个部分。侧板一般用6~16mm的钢板和角钢组合而成。
横梁承受筛板和物料的重量级它在工作中的惯性力。横梁可以采用槽钢、工字钢、无缝钢管、箱形梁和压型梁等几种。采用钢管做横梁,由于他在各个方向的惯性矩相同,所以受力状态较好,它特别适用于做圆形运动的筛箱。
筛箱的刚度是指它抵抗变形的能力。在筛子工作时,筛框受振动产生的高频惯性力可使局部构件发生动力变形,这种变形往往是横梁或侧板断裂的一个重要原因。所以,加强筛框结构的刚度、特别是连接部件的刚度是个重要的问题。在横梁间设置纵向小梁、横梁上铺设筛板、横梁与侧板相接处采用较大的弯钢以代替角钢等都是提高筛箱整体刚度的有效措施。
筛框结构常用的连接方式有铆接和焊接两种。对于振动强度较小的小型筛箱(长度小于4m),可以考虑焊接,大型筛箱可采用铆接,或者采用铆焊联合联接,即重要的地方(如横梁与侧板的连接)用铆接,次要的地方采用焊接。
此外,筛网用螺栓固定在所加肋板上,在其下垫一层橡胶,可防止振动便于固定。在筛箱的两侧的适当部位分别加角钢以提高筛箱的强度和刚度。
本篇内容于2017-09-20 15:13:14已补充更新上一篇:直线振动概率筛的工作原理介绍
