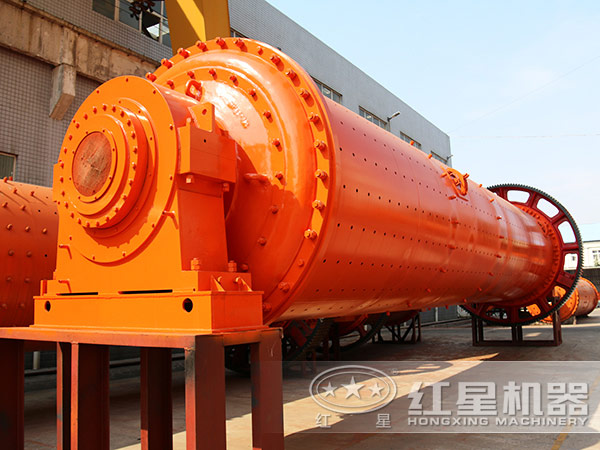

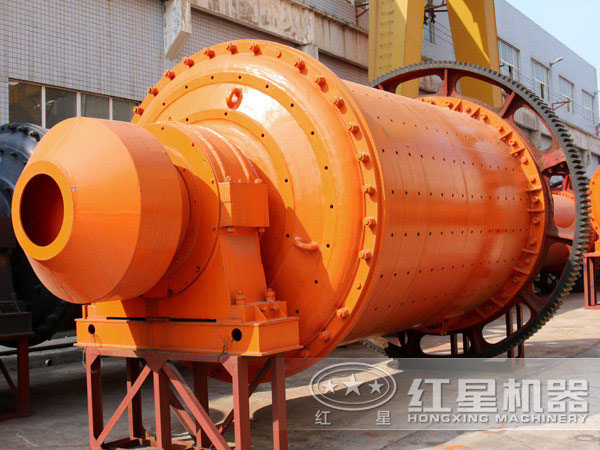

溢流型球磨机是湿式磨矿中的主要磨碎设备，被广泛应用于化工、金属选矿、建材等行业，在溢流型球磨机的出料端外加装出料筛，可帮助磨碎矿物的排出，提高磨矿效率。下面红星机器为大家总结了溢流型球磨机出料筛的主要形式及特点。

1、钢板制一体式出料筛

钢板制一体式出料筛是一种传统的出料筛形式，它主要通过一体式的钢制圆筒筛实现强制排料功能，钢制圆筒筛采用整块钢板作为筛网材质，筛网内部焊接反向螺旋筋，钢制排渣口与筛网焊接在一起，位于圆筒筛后端。钢板制一体式出料筛的特点如下：

（1）圆筒筛配有防护罩，该防护罩既起到保护筛网作用，又带有排料口，可将符合粒度的物料自然排出磨机。

（2）钢板制一体式出料筛筛网采用金属材质，其加工生产方便，安装精度小，使用方便。

（3）由于金属材质容易磨损且钢制排渣口，反向螺旋筋均与筛网整体焊接在一起，导致圆筒筛使用寿命短，备件成本高，重量大，不易更换。

2、橡胶制分体式出料筛

橡胶制分体式出料筛改变了传统出料筛的结构形式，去掉了重量大、使用寿命短、成本高的筛网，并增加了焊接结构的出料筛架、分块式的筛板和排渣箱体。其中，出料筛架、分块式的筛板和排渣箱体组成橡胶制分体式出料筛体，橡胶制分体式出料筛体与球磨机出料衬套连接，固定在球磨机上，上下分体的出料筛罩将橡胶制分体式出料筛体包围其中，出料筛罩本身依靠支座固定在球磨机的基础上。出料筛架、分块式筛板和排渣箱体共同作用替代传统出料筛，实现强制排料作用；上下分体的出料筛罩起到?；こ隽仙讣芎蜕赴宓淖饔?。橡胶制分体式出料筛的特点如下：

（1）橡胶制分体式出料筛，减小了金属材料的比重，利用多块耐磨橡胶材质的分块式筛板代替原金属材质的筛网，结合出料筛架内部焊接的双头反螺旋实现强制排料功能。

（2）由于这种橡胶制分体出料筛的筛板采用耐磨橡胶材质，重量小、使用寿命高，且各分块式筛板的几何尺寸一致，具有良好的互换性，排渣箱体与出料筛架采用螺栓连接。

（3）具有更换易损件时简便易行，出料筛整体使用寿命高，重量小的特点。

（4）由于筛网采用橡胶材质，长期使用橡胶易受温度影响，刚度较差，容易脱落。

3、扁钢制分体式出料筛

扁钢制分体式出料筛在整体结构上与橡胶制分体式出料筛类似；其主要由焊接结构的出料筛架、分块式的筛板、排渣箱体及上下分体的出料筛罩共同组成。其中，出料筛架、分块式的筛板和排渣箱体组成扁钢制分体式出料筛体，扁钢制分体式出料筛与球磨机出料衬套连接，固定在球磨机上，上下分体的出料筛罩将扁钢制分体式出料筛体包围其中，出料筛罩本身依靠支座固定在球磨机的基础上。扁钢制分体式出料筛的特点如下：

（1）出料筛架、分块式筛板和排渣箱体共同作用替代传统出料筛，实现强制排料作用。

（2）上下分体的出料筛罩起到保护出料筛架和筛板的作用。

（3）整个扁钢制分体式出料筛的出料筛架、排渣箱体及上下分体的出料筛罩均采用金属焊接结构。

（4）分块式的筛板采用金属扁钢材质，扁钢制分体式出料筛除具有橡胶制分体式出料筛的结构特点，由于筛板采用金属扁钢材质，筛板刚度好，成本低，加工方便。

4、特殊形式出料筛

为适应某些特殊工况条件需要，筛板也可采用不锈钢材质，或者采用特殊的耐磨橡胶，并可在出料筛上加装喷水装置，用于工作中降低筛板温度，提高寿命及停车时清理筛板使用。

综上所述，溢流型球磨机出料筛包括了钢板制一体式、橡胶制分体式、扁钢制分体式及特殊形式的出料筛，厂家要根据设备的型号及生产的实际情况，选用合适的出料筛形式，以适应生产的需求，延长设备使用寿命。红星厂家专注球磨机设备生产已有30余年，经营丰富、技术成熟，设备品质优良、性能高，欢迎大家咨询选购！
